第三方检测-北京
010-62182643(检测业务)
010-62182674(试样加工)

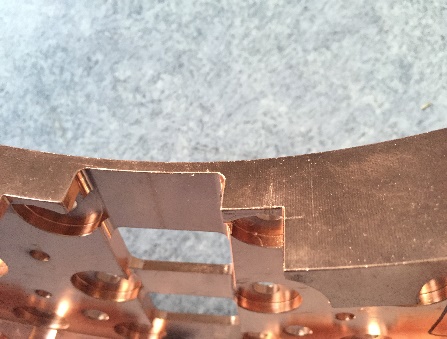

2019年2月，某合成闸瓦的钢背使用一段时间后发生开裂。裂纹成因分析表明：1、瓦背的材料化学成分满规范要求。但中间孔的棱边出现冷冲压损伤变形，最大变形层深度约700μm。2、合成闸瓦瓦背沿最小承载面积处发生了横向疲劳开裂，裂纹起始中间孔的窄边中部的棱角。除相对较高的应力作用外，中间孔的边缘出现冷冲压变形损伤，形成严重的局部应力集中，也是导致瓦背发生疲劳开裂的重要原因。
